一、系統概述

（一）概述

在生產過程中，為滿足現場各生產工作崗位之間的直接對講通信聯系，為各控制室、操作室、電氣室、各工作單元以及作業現場間的上、下工序操作和維護檢修提供通信聯絡手段，同時不受現場背景高噪音的影響，根據工藝及各專業的需要，設置有線對講系統，滿足生產崗位之間呼叫和中控室對現場崗位生產調度指揮；同時滿足后期融合通信平臺建立技術基礎。

（二）生產通信系統功能要求與配置

系統由IP有線對講系統、光纖交換機、接線單元、各式IP終端（IP臺式話站、IP壁掛話站、SIP話機等）及號筒式揚聲器構成。
? 系統可實現個呼、組呼、齊呼以及對講等功能，能在主機上設置話站的優先級別。 臺式話站或壁掛話站支持SIP協議，話站終端帶光纖接口，系統全光纖網絡傳輸。

二、工程建設的實施

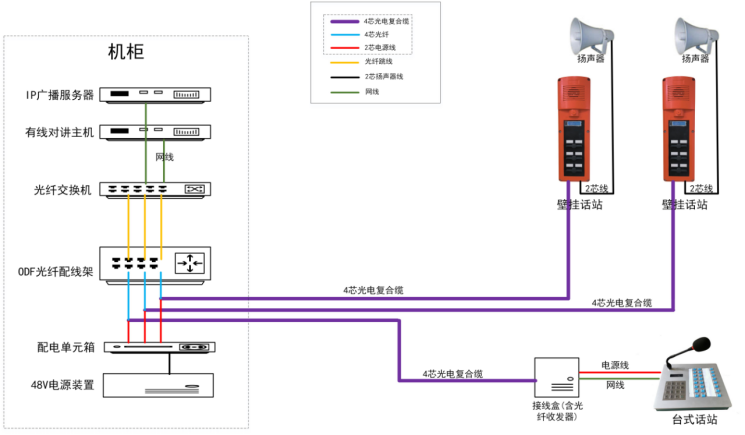

（一）系統拓撲圖





（二）方案功能實現說明

1、IP話站可單呼或組呼本區域所有終端設備。

2、所有IP話站可遠程音量調節、升級維護等。強拆低級別用戶。

3、現場IP臺式話站、IP壁掛對講話站采用光電復合纜傳輸。

4、IP壁掛對講話站可根據需要實現全雙工、半雙工的切換；顯示屏能顯示呼叫崗位名稱、連接狀態顯示、IP地址等信息。

5、系統具備功能擴充及與生產過程控制接口，實現故障報警、生產工藝啟動等自動語音通知，實現融合通信的增值功能。

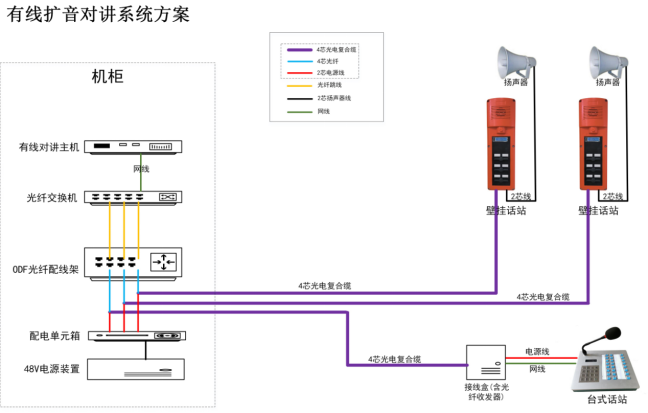

根據現場系統連接拓撲圖，系統分為3大部分：主機房部分、現場崗位部分、線路傳輸部分。

主機房部分：有線對講主機、光纖交換機、ODF光纖配線架、48V電源裝置、配電單元箱等。

現場崗位部分：IP臺式對講話站、IP壁掛對講話站、號角揚聲器、接線盒等。

線路傳輸部分：4芯光電復合纜等。

2.1 主機房

2.1.1 有線對講主機

根據現有通信技術的發展及系統之間的融合需求，采用成熟的軟交換系統作為主機。

融合通信軟交換系統實現融合多種不同的通信技術，充分發揮各種通信技術的優勢，提升通信系統的實時性、可靠性和靈活性，實現更全面的調度通信服務。以軟交換為核心，采用SIP通信技術，實現多種通信網絡融合、多種音頻融合、多業務融合的綜合調度通信系統，包括語音調度、內部通信、擴音對講、無線對講等調度通信功能，支持與運營商或其它系統組網通信功能，并可開放相應接口與其它系統的聯動構建綜合性的功能融合平臺。

2.1.2 光纖交換機

光纖交換機滿足有線對講主機、IP話站終端（臺式話站、壁掛話站）組網的網絡數據交換，千兆SFP光纖口。

2.1.3 ODF光纖配線架

ODF光纖配線架滿足光纖傳輸通信的相關要求，12/24/48/72/96/144芯可選。

2.1.4 48V電源裝置

保證現場終端的可靠運行，機房集中供電，提供現場所需的48V電源。

2.1.5 配電單元箱

保證現場終端供電安全，每個話站終端使用一路。

2.2 現場終端

現場生產崗位擴音對講終端由按鍵式IP臺式話站和扳鍵式IP壁掛話站構成。

2.2.1 IP臺式話站DGZ-TH24

•




• 24個丹麥鍵直呼，實現一鍵呼叫（可擴展至72鍵）
• 支持SIP、TCP/IP協議
• 支持免提功能
• 自帶撥號鍵盤
• 支持音量調節
• 主叫號碼/崗位名稱顯示
• 可實現單呼、組呼、全呼
• 自帶網絡接口
• 48V供電



2.2.1 IP臺式話站DGZ-TH24

外殼采用聚酯纖維材料，殼體防塵、防水、防腐、防紫外線照射，防阻燃，防護等級達IP66，適用于較為惡劣的環境。內置DSP芯片具有降噪、回音消除功能，嘈雜環境通話清晰。

•



• 支持單呼、組呼、全呼
• 來電主叫號碼及崗位名稱顯示，網絡狀態顯示
• 雙向扳鍵設計，6鍵直呼
• 一路RJ45網絡接口，一路SFP光纖傳輸接口
• 支持SIP、TCP/IP協議
• 支持半雙工與全雙工切換
• 集成60W數字功率放大器 ，支持外接2個30W號角喇叭
• 支持話站號角喇叭線路故障檢測功能
• 支持話站號角喇叭音量遠程調節
• 支持終端遠程升級維護
• ?防護等級IP66
