您當前的位置: 應用案例> 江鈴汽車涂裝車間IP自動廣播系統

江鈴汽車涂裝車間IP自動廣播系統

方案介紹

為了保證車間安全生產,利用現有車間網絡平臺實現生產過程控制(PLC)故障報警信息及時播報和生產指揮作用,在涂裝生產車間,設置一套數字IP自動廣播呼叫系統。在中控室、維修班、擺桿進出口、噴漆室、A5區、A9區各設置1臺IP尋呼話筒;在相關區域設置IP功放終端,并根據現場區域的環境要求配置號角喇叭或音柱。實現以下基本功能:。

1、通過尋呼話筒可呼叫本區域廣播或其它區域廣播(單呼或組呼)。

2、可通過尋呼話筒呼叫其它區域?qū)ず粼捦矊?shí)現雙向?qū)χv。

3、系統可設置定時播報,定時對某個區域或幾個區域定時播報音樂。

4、系統與全廠PLC接口,通過現場喇叭或音柱播報PLC的告警故障信息或PLC啟動預警信息。

5、生成報警廣播和操作日志以方便查詢。

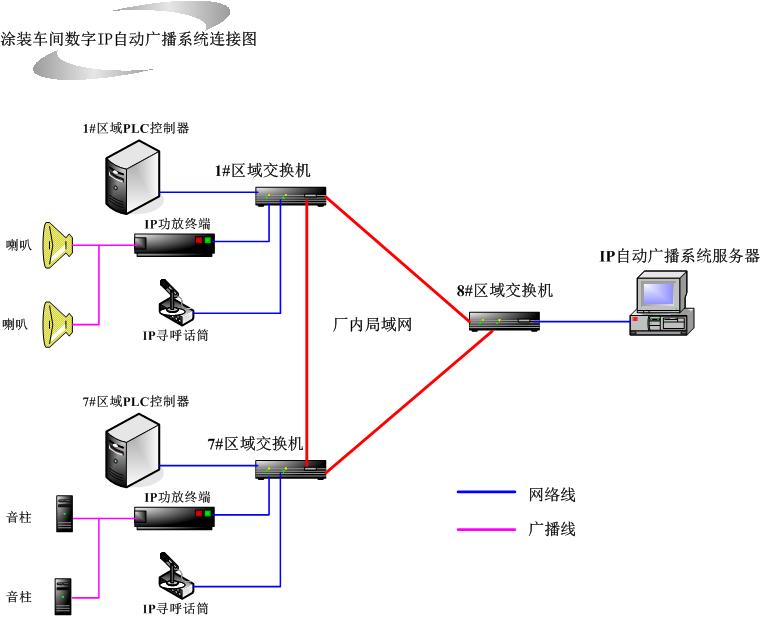

系統拓?fù)鋱D如下:

系統組成說明

系統主要由IP尋呼話筒、IP功放終端、號角喇叭或音柱、自動廣播系統服務器及線路組成。

1、IP尋呼話筒作為現場操作終端,實現呼叫和應答功能。

2、IP功放終端為自帶200W功放(定壓輸出)和IP控制接口的驅動終端,實現接受IP控制指令并驅動所帶的號角喇叭或音柱。

3、號角喇叭或音柱,根據現場廣播需覆蓋的區域確定數量或種類。

4、網絡線將新增的IP尋呼話筒和IP功放終端連接到廠內網絡交換機,廣播線采用RVV2×1.0線,從IP功放終端引出沿號角喇叭或音柱設置的區域鋪設。

5、自動廣播系統服務器,是數字IP自動廣播系統的核心,負責音頻流點播服務、計劃任務處理、終端管理和權限管理等功能。管理節目庫資源,為所有數字廣播終端提供定時播放和實時點播服務。另外作為和廠內所有PLC接口服務,完成和廠內所有PLC的連接并通過配套軟件添加每個PLC區域的需要監控的報警IO點值,根據設置區域?qū)崿F(xiàn)自動播報。
